Leistungsmerkmale

Isoliert + Geschützt

Keine undefinierbaren Aus­fälle mehr beim An­schluss von RS232 oder RS422/485-Geräten. Alle Konverter sind auf der USB-Seite voll iso­liert, kurz­schluss­fest und mit ±15 kV gegen ESD ge­schützt.

Beliebige Baudraten

Neueste FTDI Chip Generation erlaubt auch die Verarbeitung nicht standard­isierter Baudraten. Ausgewählte Treiberbausteine für beste Über­tragungs­eigenschaften.

Led Statusanzeige

Anzeige des Gerätestatus und der (Feld)Bus Kommunikation mit multi-funktionaler LED(s). Leichte Über­prüfung auf korrek­ten Anschluß und Treiber (USB) Aktivierung.

COM Port kompatibel

Volle PC/Software Kompatibilität durch einfacher Zugriff per virtuellem COM Port (Windows COMx, Linux /dev/ttyUSBx).

Welcher Typ passt am besten?

USB auf RS232 isoliert

ISO232C - 1Mbps mit aktiven Ausgängen

Hohe Isolationfestigkeit bei An­schluss potential­ver­scho­be­ner Geräte. Aktive RS232 Ausgänge mit integrierter Ener­gie­über­tragung, keine zusätzliche Ver­sor­gung nötig.

USB auf RS485 isoliert

ISO485 - Universell und sicher

Weiter Einsatzbereich durch eine Viel­zahl von Ein­stell­mög­lich­keiten. Seine hohe Isolations­festig­keit empfehlen es auch in kritischen Umgebungen mit Potential Ver­schiebungen.

RS422/485 mit 3Mbps

ISO485-BOX - Der Spezialist

Kombiniert verschiedene An­pas­sungen an alle Bus-Betriebs­arten, schalt­bare Terminierungs- und Ruhe­pegel­vor­wider­stände sowie Daten­raten von bis zu 3 Mbps mit hoher Isolations­festigkeit.

Spezifikationen

ISO232C

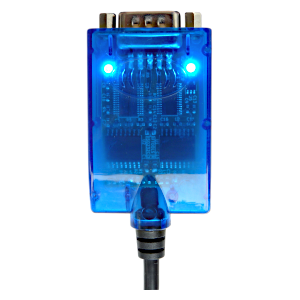

Image ISO232C
ISO232C
Datenraten 300...1 MBaud, auch nicht-standardisierte Baudraten.
Handshake RTS/CTS, DSR/DTR, Xon/Xoff, direkte Verarbeitung in Hardware für schnellste Reaktionszeiten.
Datenformat 7 oder 8 Datenbits, 1 oder 2 Stopbits, None, Odd, Even, Mark oder Space Parität.
Signale Alle RS232 Modem Daten und Kontrollleitungen (TXD, RXD, RTS, CTS, DSR, DTR, DCD, RI und GND), unterstützt das RS232 Break Kommando.
Chip Satz FTDI FT232RL: Zusätzliche Funktionen für hohe Übertragungssicherheit. Interner Datenpuffer 384 Bytes (Eingang 128 Bytes, Ausgang 256 Bytes). USB Seriennummer für individuelle COM Port Zuweisung.
Schutz Aktive RS232 Ausgänge ±15mA durch integrierte Energie­über­tragung, ±15kV ESD. Schutz
Isolation 2500 Vrms 1min, 3600Vdc 1sek.
Besonderheit Konfigurierbar als paralleler IO Port mit 3 Eingängen und 5 Ausgängen (FTDI BigBang mode).
Anschlüsse USB Kabel 1m mit integrierter Induktivität und Typ A Stecker, RS232 Standard DSub9 Stecker mit unverlierbaren UNC Muttern.
OS Support Microsoft zertifizierte Treiber für alle Windows Version von XP bis Windows 11, alle Linux Systeme mit Kernel 2.4.x oder neuer.

Die perfekte Ergänzung

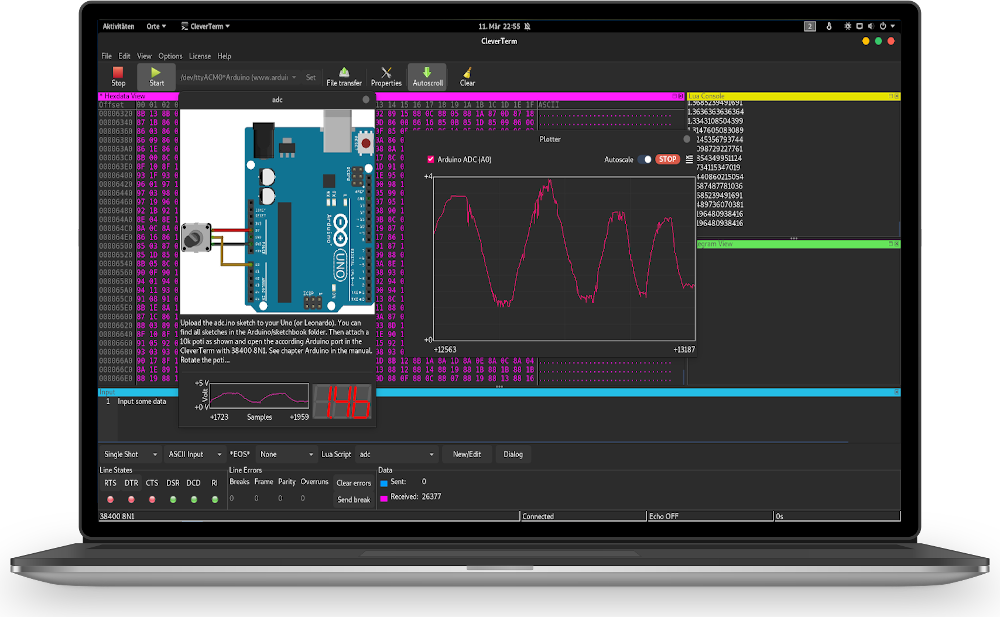

Laptop mit laufendem CleverTerm Programm

CleverTerm ›

CleverTerm ist ein frei verfügbares Terminal Programm für alle Arten von seriellen Schnittstellen und läuft unter Windows® und Linux. Es ermöglicht die Nutzung unserer speziellen Konverterfunktionen, wie z.B. individuelle und höhere Bitraten.

CleverTerm ist komplett mit Lua skriptfähig, sodass Sie Ihre eigene Messdatenerfassung schreiben, serielle Schnittstellendaten in benutzerdefinierten GUIs visualisieren und automatisierte Tests durchführen können.

Es ist besonders nützlich für die Simulation oder das Testen von Feldbusprotokollen wie Modbus.

Mehr erfahren
